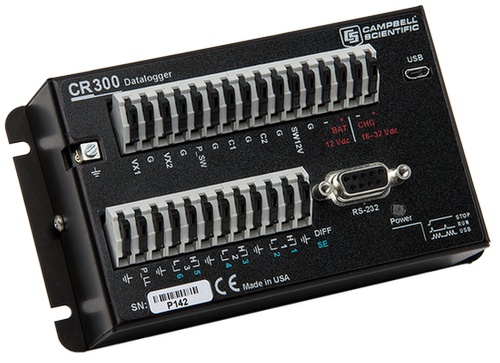

概述

CR300是一款多用途、紧凑型、低成本的测量和控制数据采集器，属于入门级数据采集器。它拥有丰富的指令集，兼容大多数水文、气象、环境以及工业方面的传感器，可以通过多种网络方式采集数据，并根据更适合用户的通讯协议进行传输。CR300也可以进行本地或远程的自动化操作，控制和M2M通信，适用于需要长期监测，远程监控的小型系统。

功能和优势

内置充电控制器（使用太阳能板或交直流转换器），可以就地给电池充电

功耗低，节省电源

测量各种模拟电压或电流传感器

测量各种脉冲输出或串行/数字传感器

通过连接各种通讯设备进行远程监控

使用Pakbus，Modbus，DNP3以及其他标准协议通讯

发送加密/安全邮件信息和警报

Campbell品质的浪涌和静电防护

使用USB端口，简化PC建立连接设置

参数

CPU：ARM Cortex M4， 运行频率144Mhz

内存：10MB数据存储，5MB CPU驱/程序，2MB操作系统

时钟精度：±1分/月

USB microB接口：直连电脑（配置过程中限制电流） USB 2.0 12Mbps

RS232接口：连接RS232通讯设备或者串口传感器

电池端子对（-BAT+）：连接12V电源输入或用于UPS模式给蓄电池充电

充电端子对（-CHG+）： 连接16-32V直流电源转换器或12V或24V太阳能板（10W）

SW12V端子：可控的12V输出，给传感器或通信设备供电，500mA@20℃

VX1，VX2端子：传感器激发或0-5V连续输出，电阻桥测量或者传感器供电

6个多用途模拟输入端子（SE1-SE6）

模拟量功能（SE1-SE6）

模拟量输入：6个单端或3个差分输入，量程-100~+2500mV（±34mV ），24位ADC

4-20mA或者0-20mA输入（只有SE1，SE2支持）

数字I/O功能（SE1-SE4）包括3.3V逻辑电平，用于：

高频计数（35KHZ）

脉宽调制

中断和定时器输入

周期平均测量（20KHZ，取决于振幅）

2个脉冲计数端子（P_SW，P_LL）

P_SW

开关闭合脉冲（150Hz）

高频计数（35KHz）

P_LL

低频交流（20KHz）

高频计数（20KHz）

2个控制终端端子（C1/C2）：C端子可通过软件设置为数字功能

数字I/O作用包括5V输出，或者3.3.V逻辑电平，用于

SDI-12

高频计数（3KHz）

开关闭合（150Hz）

通用状态/控制

电源5V，3.3V：10mA@3.5v

中断

串口同步通信Tx/Rx组

规格

模拟电压精度：精度规格不包括传感器或测量噪声。

在0°至40°C时±（0.04％的测量值+偏移量）

在-40°至+ 70°C时±（测量的0.1％+偏移）

有效分辨率：23 nV (量程±34 mV， 差分反转测量 50/60 Hz fN1)

工作温度范围：-40° to +70°C

重量: 242 g (8.5 oz)

体积: 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in)

端子功能

（每个端子只可以使用其中的一种功能）
